Bodenausführungen

Böden für Kühlräume und -zellen

Übersicht über Bodenvarianten für große und kleine Kühlzellen in diversen Edelstahl-Ausführungen (CNS), verzinktem Stahlblech und in der neuen Ausführung VARIO-FLOOR mit Acrylbeschichtung.

Jetzt anfragen

Ausführungen Böden

Standardoberfläche

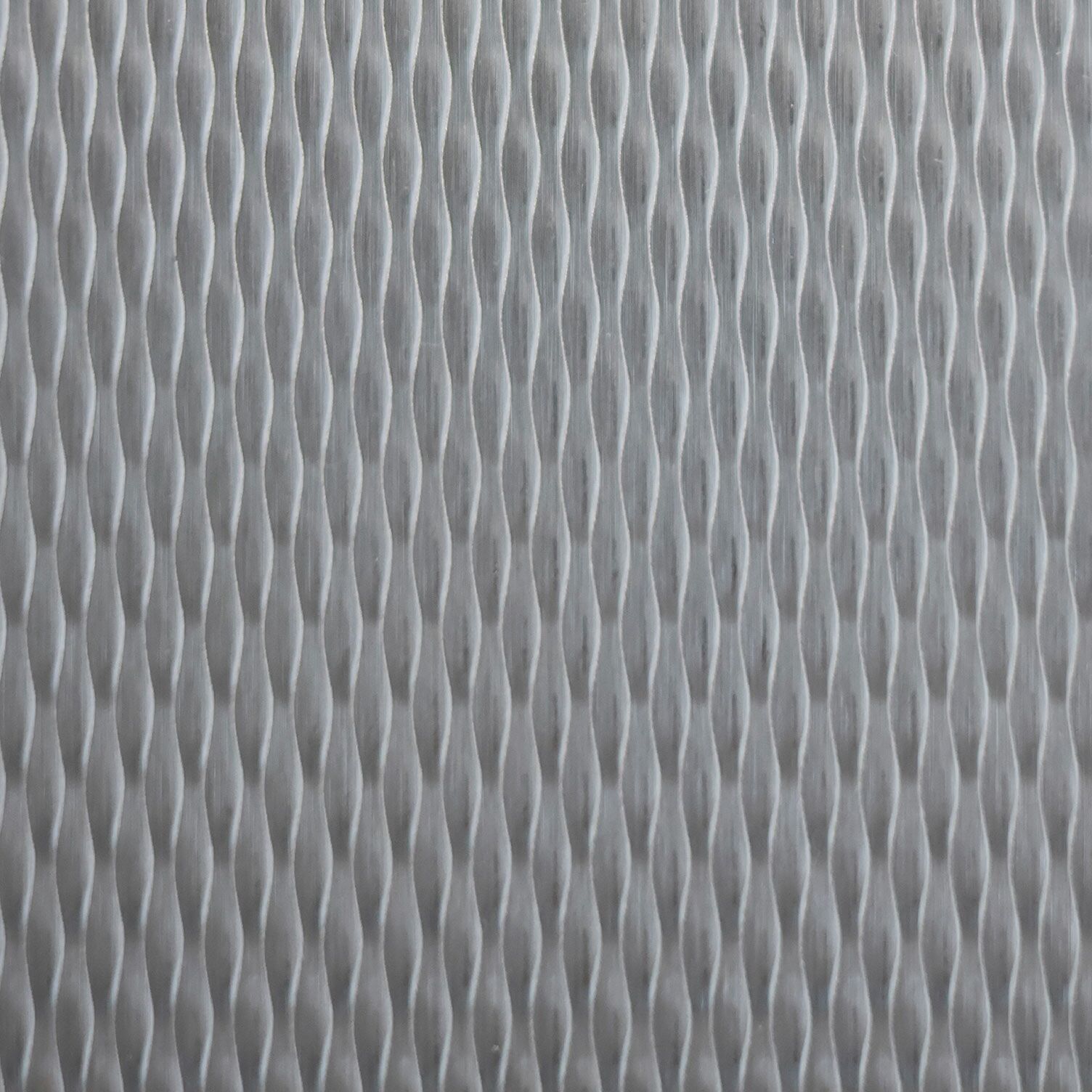

CNS mustergewalzt 5WL

Eigenschaften:
Stärke: 0,7 oder 1,25 mm
Rutschfestigkeit: R11 | R12
W.-Nr. 1.4301

Neuheit

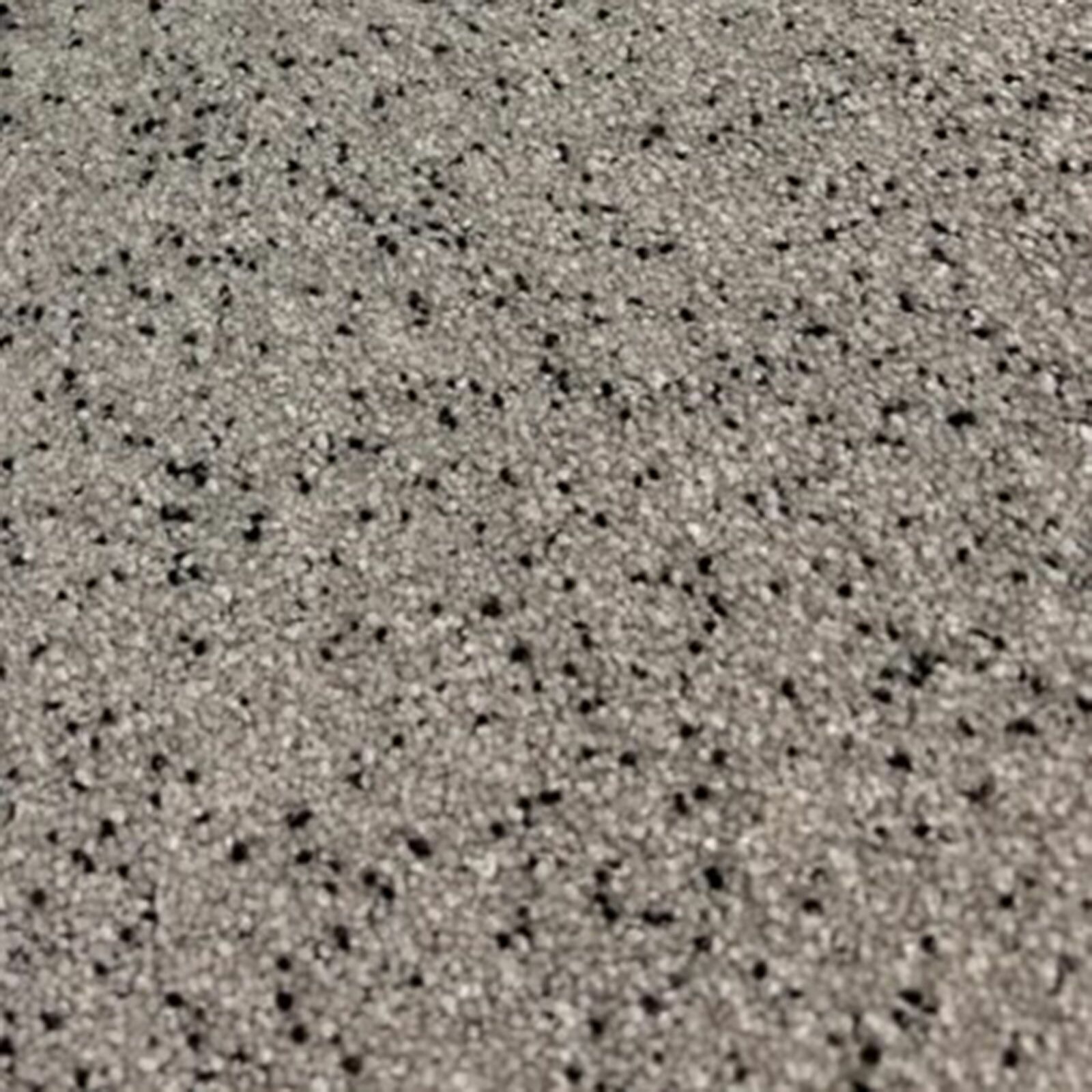

VARIO-FLOOR Acrylboden

Eigenschaften:
Hersteller: JH Boden
Standardfarbe: grau

Alternative Oberfläche

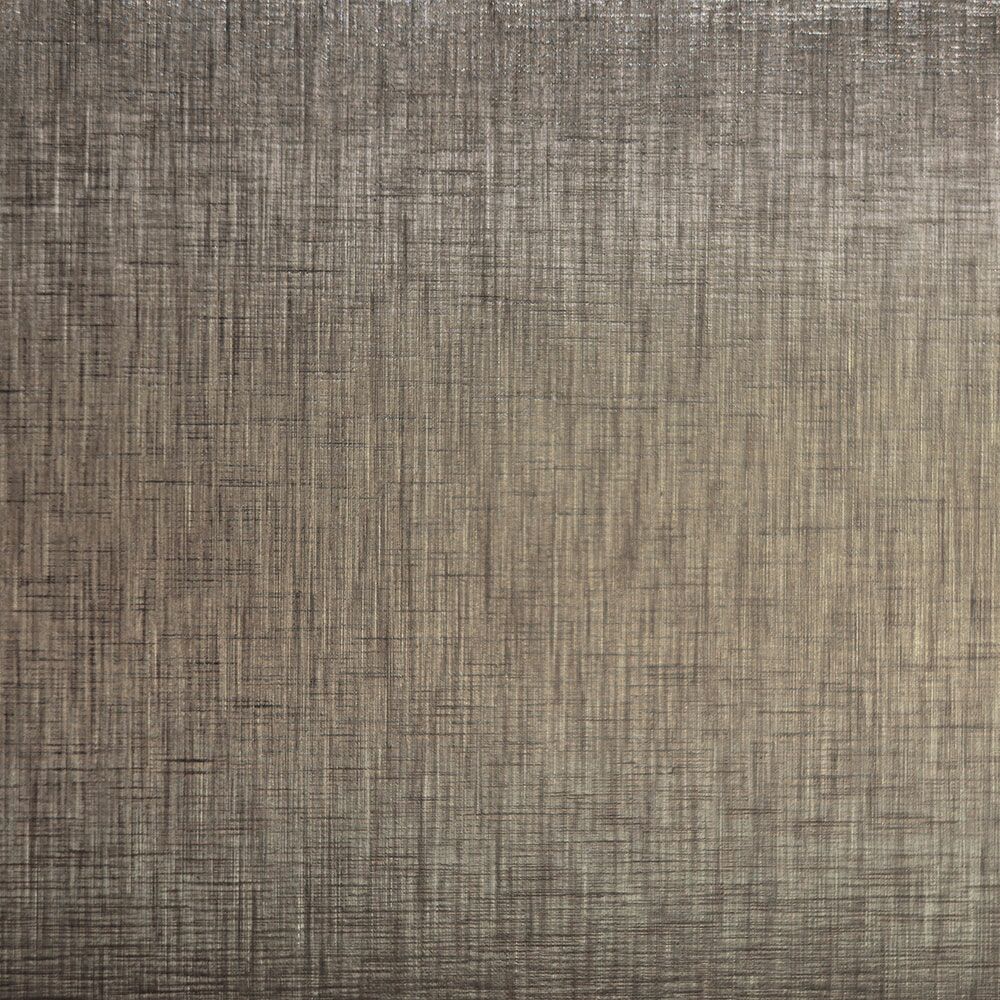

CNS Kreuzschliff

Eigenschaften:
Stärken: 2, 2,5 oder 3 mm
Rutschfestigkeit: R12
W.Nr. 1.4301

Alternative Oberfläche

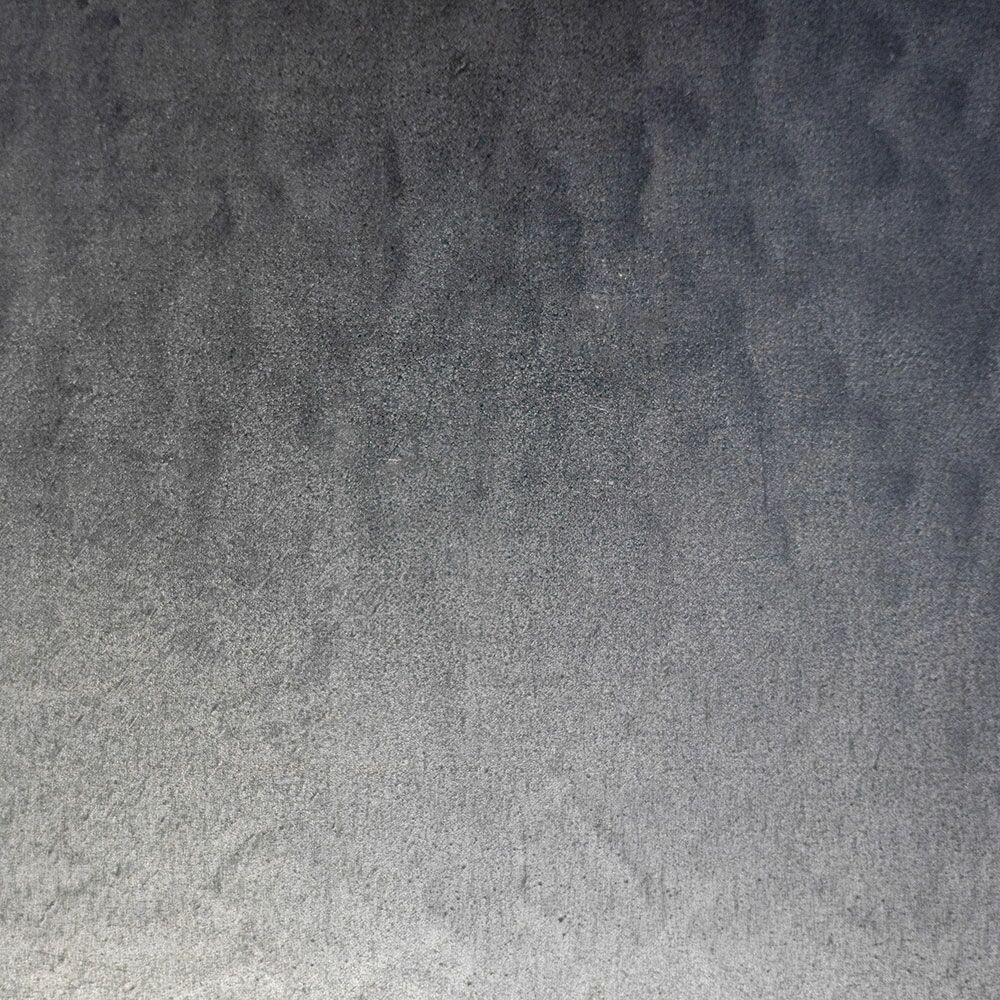

Verzinktes Stahlblech

Eigenschaften:
Stärke: 2,5, 3 oder 4 mm

Alternative Oberfläche

CNS walzblank

Eigenschaften:
Stärke: 2, 2,5 oder 3 mm
W.-Nr. 1.4301

Vorteile in der Übersicht

Für jegliche Kühlzelle

Unsere Bodenausführungen sind für jegliche Zellgröße- und länge geeignet.

Diverse Blechstärken

Jede Bodenausführung verfügt über verschiedene Blechstärken.

Ausführungen

Wannenboden oder unterlappte Bodenausführungen sind ebenfalls erhältlich.

Individuell angepasst

Durch unsere Auswahl an verschiedenen Ausführungen haben wir auch für Sie das passende.

Beschreibung
Technische Daten
Downloads

Unsere Böden für Kühlzellen im Detail

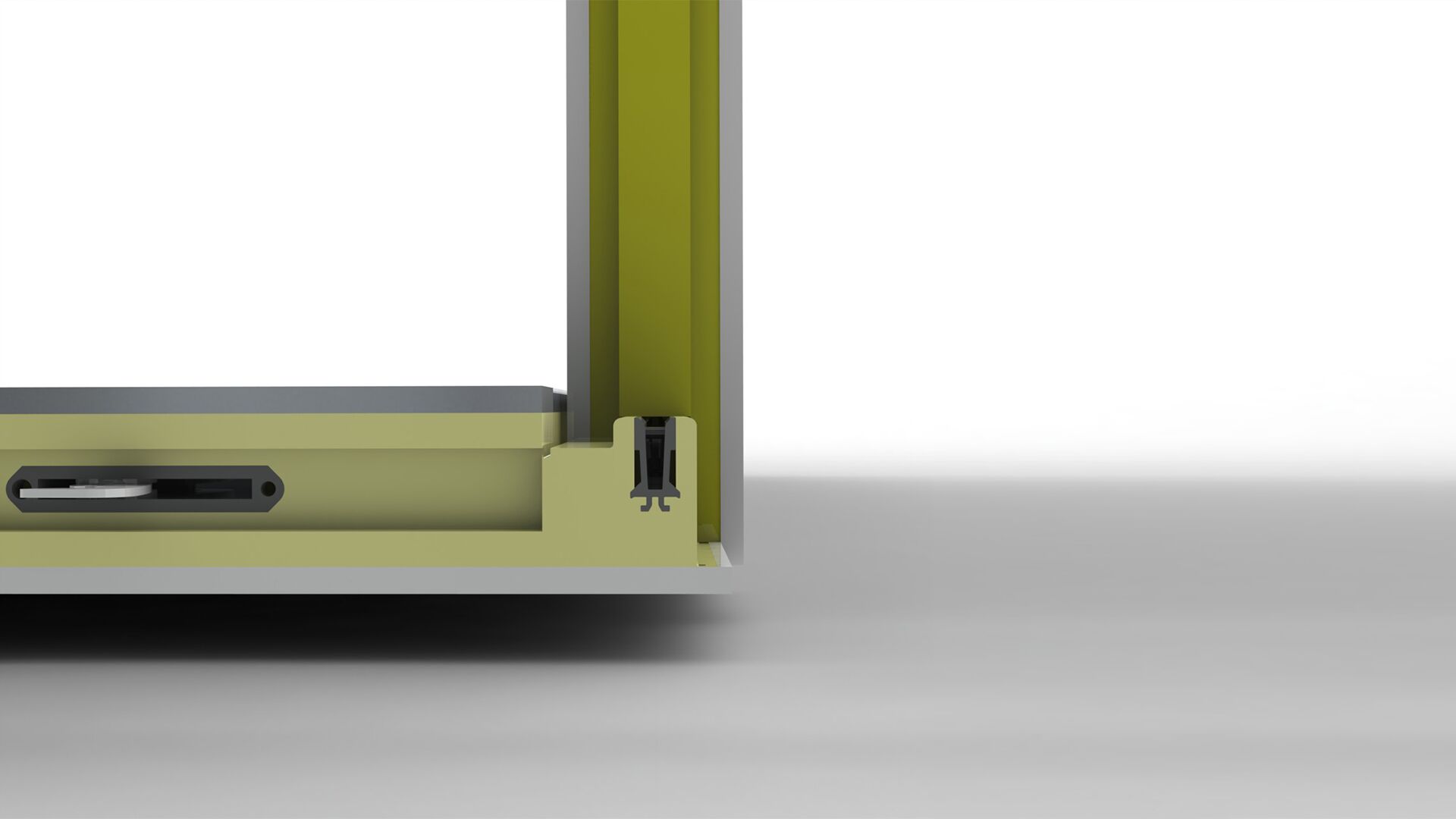

Die Standard Bodenausführung besteht aus 0,7 bzw. 1,25 mm starkem mustergewalztem CNS in der Oberflächenoptik 5WL. Der Standardboden ist auf einer 15 mm starken Multiplexplatte der Güteklasse EN 636-2 montiert. Die Ausführung erfolgt mit einer Nut und Federverbindung, die mit einer innenliegenden verschleißfesten EPDM-Dichtung versehen ist. Der Verschluss der Exzenterschloßbohrung erfolgt mit einem selbstdichtenden Edelstahl-Gewindestopfen.

Mehr anzeigen

Als Alternative zur Standardausführung werden die Böden der VARIO-CELL Kühlräume in folgenden zusätzlichen Oberflächenvarianten angeboten:

CNS mustergewalzt 5WL in 0,7 und 1,25 mm Stärke (Standardboden)
CNS Kreuzschliff in 2, 2,5 und 3 mm Stärke
CNS walzblank in 2, 2,5 und 3 mm Stärke
oder verzinktem Stahlblech in den Stärken 2,5, 3,0 oder 4,0 mm
VARIO-FLOOR Acrylboden (Neuheit kommt erst noch dazu)

Druckverteilerplatte in variablen Stärken
Alle Bodenvarianten werden grundsätzlich auf einer 15 mm starken Multiplexplatte der Güteklasse EN 636-2 montiert. Die Stärke der Druckverteilerplatte kann an die Radlast und die vorgegebene Belastungsgrenze angepasst werden. Zur Wahl stehen die Stärken 15, 18, 21 und 24 mm.

Montage
Die Montage des Kühlraumbodens erfolgt wie bei den Wand- und Deckenelementen auch im Nut und Federverbindung Prinzip. Selbstverständlich sind die Böden mit einer innenliegenden verschleißfesten EPDM-Dichtung versehen und der Verschluss der Exzenterschloßbohrung erfolgt mit einem selbstdichtenden Edelstahl-Gewindestopfen.

Rutschfestigkeitsklassen R11 und R12

Die Oberfläche CNS, mustergewalzt 5WL erreicht die Rutschfestigkeitsklassen R11 oder R12 gemäß DIN 51130, durch den zusätzlichen Verarbeitungsschritt des Anschleifens.
Die Oberfläche CNS, Kreuzschliff erfüllt ohne zusätzlichen Produktionsschritt die Rutschfestigkeitsklasse R12.

Vorteile im Überblick

für jegliche Zellgröße- und länge

diverse Blechstärken verfügbar

Wannenboden oder unterlappt

Technische Daten pro Element

Standardbreite	1100 - 6700 mm
Tiefe:	1100 – ∞ mm
Standardhöhe	2170 und 2470 mm
Isolierstärken	100	150	mm
Isolierstärken	0,19 / 0,21	0,13 / 0,14	W/m²K

Downloads

Hauptkatalog “Kühlzellen nach Maß”

PDF

kuehlzellen_nach_mass_2017-1.pdf (4,5 MiB)

Werkstoffe und Oberflächen

PDF

Download (1,9 MiB)
